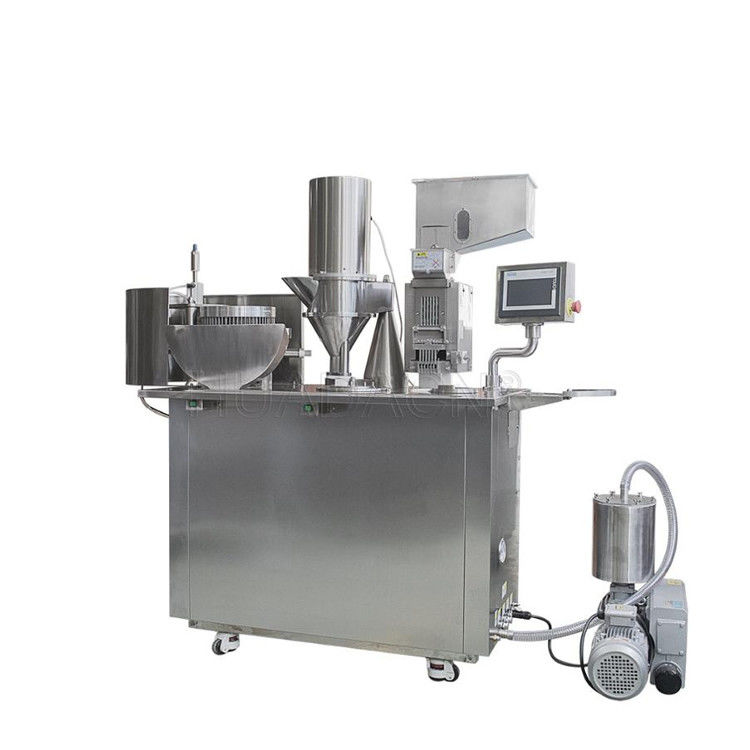

Семи автоматическая машина завалки капсулы порошка для фармацевтического

ПолуавтоматическийМашина для заполнения капсул с порошком для фармацевтических изделий

Описание продукта машины для наполнения капсул

SED-BJ-III-A полуавтоматическая машина для наполнения капсул - это специальная машина для наполнения капсул, которая подходит для наполнения капсул порошком и гранулами на малых и средних фармацевтических заводах,Лаборатория подготовки к госпитализацииИ он может завершить шитье капсул, разделение, заполнение, блокировка и т.д.

Машина использует ПЛК, сенсорный экран, бесступенчатую трансдукцию скорости-смены и электронный автоматический счетчик.Вся машина изготовлена из 304 нержавеющей стали, в соответствии с требованиями ГМП.

Технические параметры машины для наполнения капсул

Функция основных частей

Механизм сева капсулы
Функция этого механизма заключается в том, чтобы выводить пустые капсулы из бункера в капсульную сеятельную трубку, под которой есть винтовой переключатель регулировки.Когда капсула сева трубки приводится в движение сектором снаряжения и падает на дно, переключатель будет высылать ряд капсул (7 штук в ряд 1#, 2# капсул, 5 штук в ряд 00# капсул, 6 штук в ряд 0# капсул).переключатель закроет капсулу-посевную трубку. The capsules which have dropped on the capsule comb will be pushed forward to the position of direction-changing under the action of the capsule-pushing board and the capsules will drop into the capsule disk (the body downwards and the cap upwards) when they are pushed and pressed downwards by the capsule-pressing head. (См. рис. 2 и 3) Внизу диска капсулы наблюдается отрицательное давление воздушного потока, когда капсулы нажимаются на голову капсулы и покидают гребень капсулы,они будут поглощены в диски капсулы под действием воздушного тока в отверстиях диска капсулыПоскольку небольшой шаг в отверстии верхнего диска капсулы останавливает крышку капсулы и удерживает ее в верхнем диске капсулы,но тело капсулы продолжает скользить в отверстие нижнего диска капсулы под действием вакуумаЭтот механизм завершает расположение, изменение направления и отделение капсул.

Индивидуальный преобразователь скорости регулирующий двигатель управляет механизмом камеры, раскачивающейся стойки и коленчатого механизма, чтобы заставить этот механизм работать.Ключ также будет нажимать на зуб (что делает диск капсулы нажимать на отверстие ряда), и тем временем камера будет управлять качающейся стойкой, чтобы качающаяся стойка работала в течение одного цикла (см. рисунок 4 и рисунок 5).

Этот механизм имеет программируемую систему управления, так что когда диск капсулы заполняется капсулами, этот механизм будет автоматически останавливаться, и он также может остановиться на полпути вручную, когда он должен остановить.Скорость этой машины может регулироваться через кнопку на консоли и может отображаться через преобразователь.

Если какая- то капсула отделяется не полностью, можно перемешивать диск капсулы рукой 2-3 оборота, чтобы полностью отделить ее под вак-сорбцией.

Эта машина имеет пару форм и пару капсульных дисков с ним при выходе из завода, пользователь может выбрать и заказать другую форму и капсульный диск в соответствии с каталогом деталей.(См. рисунок 12 и рисунок 13)




Различие: 00# устройство 5 отверстий в каждом ряду, капсульный диск 5×60=300 отверстий, пальчатый диск 300 игл, устройство 0# 6 отверстий в каждом ряду, капсульный диск 6×60=360 отверстий, пальчатый диск 360 игл,и соответствующей капсулодавляющей головкойКапсулы, расческу и переключатель - все 6 рядов.

Устройство 1#, 2#, 3# 7 отверстий в каждый ряд, диск капсулы 7×60=420 отверстий, диск пальца 420 игл, и соответственно все части имеют 7 рядов.

Механизм заполнения

Функция этого механизма заключается в том, чтобы заполнить препарат в пустую капсулу на диске капсулы автоматически и в правильном порядке.С преобразователем скорости регулирующий двигатель (его скорость вращения отображается на сенсорной панели) установлен на бункере приводит к пропеллер, чтобы заставить препарат быть заполнен в пустую капсулу. Нижняя вращательная панель приводит к вращению диска капсулы, нижняя вращательная панель также приводит к вращению двигателем, регулирующим скорость преобразователя.Нижняя поворотная панель заставляет диск капсулы вращаться круг под кормящей рот, управляемый индукционным переключателем (счетчик устанавливается на 30 раз).Бункер будет подтолкнут к диску капсулы цилиндром., после того, как бункер будет на месте, двигатель вращающейся машины и бункерный двигатель автоматически запускаются (см. рис. 6 и 7),и они будут автоматически остановиться после того, как диск капсулы вращается круг, и тем временем цилиндр будет тянуть бункер и заставить его выйти из диска капсулы.

Регулирование объема заполнения Вы можете регулировать скорость бункерного двигателя и скорость поворотного двигателя в зависимости от объема заполнения и характеристик потока препарата.Если лекарство трудно заполнить, вы можете настроить установленное значение счетчика на 60 или 90, но он устанавливается на 30 (один круг), прежде чем машина выходит из завода.


Механизм блокирования
Функция этого механизма заключается в том, чтобы блокировать капсулу, которая заполнена препаратом (а именно закрыть верхний диск и нижний диск).и затем нажмите на диск капсулы рукой, чтобы сделать палец сбросить, вытолкните капсулу и заставьте ее влиться в коробку для сбора капсул (см. рисунок 8).

Пневматическая система управления

Первый этап тройной части - это фильтрация воздуха, второй этап - регулирование давления, а третий этап - смазка газопроводной системы газоснабжения газового тумана,Регулирующий масляный выпуск обычно может выпускать каплю масла каждые 1 ~ 3 минуты (также может обычное масло машины).

Педальный клапан управляет действием блокирующего цилиндра. когда вы наступаете на педальный клапан, блокирующий цилиндр выталкивается, чтобы блокировать капсулу. когда вы ослабляете педальный клапан,поршень цилиндра будет тянуть назад.

Электромагнитный клапан управляется электрической системой и используется для управления действием бункера наполнения.Есть два однонаправленных газовых клапанов на выходе электромагнитного клапана, которые используются для регулирования скорости хода цилиндра (см. рисунок 9).




Электрическая система управления

• Краткое введение

Эта машина использует 400В 50Гц трехфазную четырехпроволочную систему и проволоку для защиты от наземного действия.

Эта машина принимает преобразователь скорости регулирования двигателя остановки привода соответствующей движущей части для работы и облегчить техническое обслуживание.

• Схематическая инструкция электрической системы управления: (см. рисунок 11)

Начало и остановка вакуумного насоса регулируются парой кнопок на панели, которые соединены с контактором кондиционера в коробке.При нажатии кнопки Включение (2), вакуумный насос запустится и автоматически закроется, электромагнитный клапан работает в то же время.вакуумный насос перестанет работать (в системе вакуумных трубопроводов есть фильтрующий клапан, чтобы предотвратить попадание частей капсулы в вакуумный насос)Он оснащен вакуум-метром для отображения давления системы). (см. рисунок 10)

Начало и остановка воздушного насоса (принятое по принципу системы вакуумного насоса).

Начало и прекращение сева капсулы:Механизм сева капсулы использует отдельный двигатель в качестве движущей силы, а скорость вращения контролируется преобразователем и регулируется через ручкуПри нажатии "ON" (3) механизм сева капсулы запускается, при нажатии "OFF" (3) механизм сева капсулы останавливается.После запуска механизм капсулы сеяния будет автоматически работать в схеме (а именно 60 раз), счетчик будет настроен на 60 раз управления перед автоматическим остановкой машины.

Начало и остановка заполнения: механизм заполнения использует два бесступенчатых двигателя регулирования скорости для отдельного привода части бункера и части поворотного устройства и имеет цилиндр,электромагнитный клапан и счетчик, чтобы соответствовать закону его цикла работыСкорости работы бункера и проигрывателя будут отображаться на оборотном счетчике отдельно.

Когда нажимается кнопка "Включение" (1), электромагнитный клапан притягивает и открывает газовую цепь, чтобы обеспечить цилиндр воздухом, а цилиндр толкает бункер в поворотную.Когда цилиндр движетсяПосле того, как бункер находится на своем месте, блок задержки времени завершит время,То есть, указать поворотный двигатель и бункерный двигатель, чтобы начать работать. В этот момент счетчик начнет считать для проигрывателя. После проигрывателя вращается к установленному месту (он установлен на 30 раз, прежде чем машина покидает завод,а именно, проигрыватель выполняет цикл), the turntable motor and bunker motor will stop rotating at the same time and the electromagnetic valve will return to its place to make cylinder move and draw the bunker backwards to make it return to its place.

Защитное устройство: это защитное устройство используется для предотвращения попадания рук или твердых веществ в механизм головки сева капсулы при беге. The structure is that a protective door covers the working surface of the capsule-sowing head and a micro-limit switch interlocked with the capsule-sowing control circuit is fixed at the bottom of the door shaft (in the machine body)Когда дверь открывается, двигатель капсулы сева сразу останавливается, индикаторная лампа (9) на панели светит.

Применение машины для наполнения капсул
