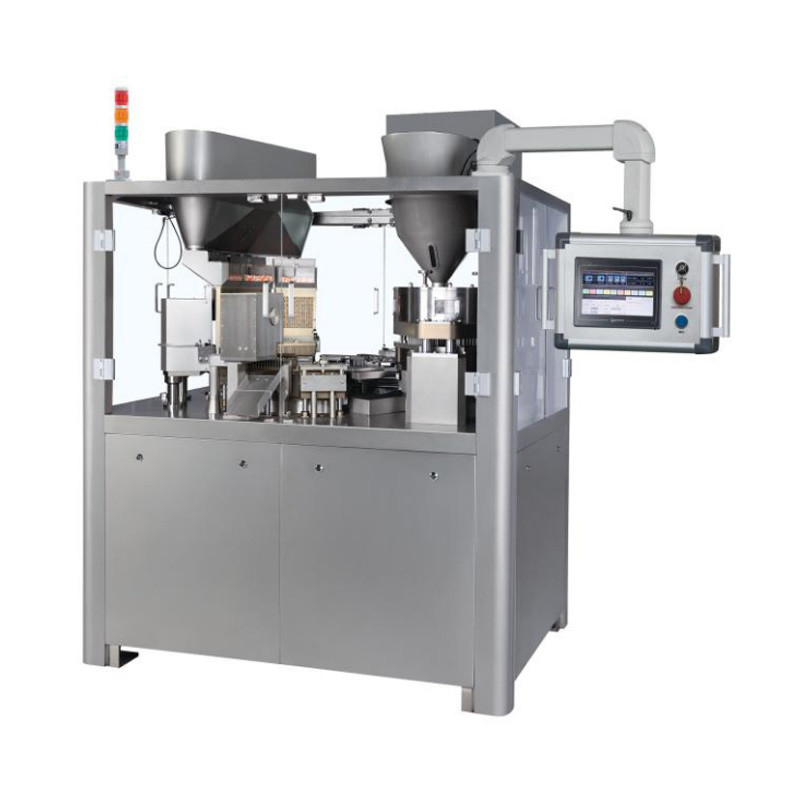

Высокопроизводительная автоматическая капсульная инкапсуляция

Высокопроизводительная автоматическая капсульная инкапсуляция

Описание продукта

Наша машина для заполнения капсул используется для инкапсулирования продукта (порошка и гранулы) в желатинные капсулы.Капсулы вначале входят в журнал без ориентации.Из магазина капсулы вводятся в сортировочный блок, где они правильно ориентированы (меньший конец внизу).Нижняя часть капсулы заполнена.В верхней части капсулы проверяется, чтобы убедиться, что капсула отделена (если капсула не отделена или неисправна,Иголка вытащит капсулу, а вакуум вытащит ее из системы.Затем две половины соединяются между собой.

Наполнитель капсулы может использоваться для всех марок капсул (00#5# и безопасная капсула A*E).Целевую массу заполнения капсул можно регулировать путем смены дисков дозировки.По окончании пробега, только небольшое количество продукта останется в погрузчике.

Технические параметры машины для производства капсул

Особенности машины для наполнения капсул

1Машина поставляется с HMI, контроллером PLC. Готова к подключению к компьютерной сети автоматического управления.
2Онлайн-мониторинг рабочего состояния, дисплей диагностики сбоев.
3Пустая капсула, сигнализация, автоматическая остановка при подаче порошка, гарантированная средняя доза.
4Полностью закрытый рамочный вращающийся стол предотвращает загрязнение и легко очищается.
5.Структура заполнения специально разработана для легкой очистки.
6Высококачественные компоненты системы управления обеспечивают высокую точность.
7Хомогенизатор порошка (китайский патент) внутри порошковой камеры, обеспечивает равномерное распределение порошка наполнения, даже при плохом потоке порошка.
80,85% порошка, потерянного в заполнительной части, может быть восстановлено с помощью сборщика порошка (китайский патент), что позволяет его повторно использовать.
9Структура заполнения легко поднимается (китайский патент), что позволяет легко очищать.
10Двухсторонняя канавчатая вилка (китайский патент), гарантирует постоянное заполнение и намного дольше длится.
11.Машина, изготовленная в соответствии с директивами Европейского Сообщества в области безопасности (маркировка CE), т.е.:
12.-Директива 98/37/EC о машинах
13.-Директива 73/23/ЕЭС о низком напряжении, измененная 93/68/ЕЭС

Принцип работы машины для наполнения капсул

Принцип работы автоматической машины для наполнения капсул делится на две части: движение капсулы и наполнение препарата:


1Движение капсулы
Во время процесса наполнения машины для заполнения капсул с перерывом движение капсулы зависит от индексационной коробки для перерывного и непрямого вращения.Объем заполнения капсулы в основном определяется объемом

Полая капсула находится в капсульной трости, главная доска движется вверх и вниз, капсула входит в канаву капельницы своей собственной гравитацией,и затем горизонтальная вилка и вертикальная розетка сделать капсулы крышку вверх и

корпус капсулы вниз в верхний и нижний модули. корпус капсулы и капсула капсулы отделяются под действием устройства, а затем модуль входит в станцию заполнения порошка.


2Наполнение наркотиками.
Датчик, установленный в кольце для хранения порошка, управляет винтовой подкармливающей палочкой над ним, и лекарство постоянно добавляется, чтобы сделать высоту порошка в кольце для хранения порошка постоянной.вставить колонку препарата в корпус капсулыПосле этого...

входит в отвержение капсулы, блокировку капсулы, законченный разряд капсулы, станция очистки модуля поочередно, а затем входит в новый цикл станции, и цикл начинается снова и снова.

Применение машины для наполнения капсул

Диаграмма функции:





Машины, оснащенные:

• 12-станционная вращающаяся столовая плита с держателем капсул для обработки
• Устройство для заполнения порошка с 6 станциями, обеспечивающее максимальную точность дозирования
• Система ориентирования, размещения и разделения капсул
• Ключик для установки капсулы, удобный для регулировки машины
• Система автоматического запуска/остановки с подачей порошка с датчиком
• Порошковый гомогенизатор внутри питательного устройства
• Подъемная порошковая лопатка для легкой замены деталей для изменения размера
• Винт для подачи порошка обеспечивает плавное подача
• Сигнализация подачи пустой капсулы
• Система сигнализации/авто-остановки подачи порошка
• Диск дозировки, позволяющий менять дозировку и обеспечивающий более стабильную производительность
• Система микро регулировки дозировки обеспечивает высокую точность
• Двусторонняя канавчатая система подшипников для более стабильной работы
• Неисправная система отталкивания капсул
• Система очистки отверстий
• Окончена система выброса продукта.
• Четыре защитные двери с синтетическим стеклом, позволяющие оператору видеть состояние обработки
• Защита от блокировки, соединенная с защитной дверью для предотвращения работы машины, когда двери открыты
• Электронная защита от перегрузки
• Защита при заземлении для устранения риска электрического удара для оператора
• Высококачественные механические редукторы
• Высококачественный вакуумный насос
• Высококачественный выпускник камеры, обеспечивает долговечную и стабильную производительность
• Сборник пыли для очистки дефектных капсул и отходов
• Сборник порошка для переработки порошковых отходов
• Рама машины из нержавеющей стали, установленная на резиновой ударной подушке
• СТАТЬЯ ВРЕЧЕНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ СОГЛАСОВАНИЯ (маркировка CE)
• Файл проверки GMP (пакет, включающий IQ, OQ, PQ)

Только для базовой модели C:

- блокировка режима для предотвращения неправильной манипуляции оператора, чтобы запустить машину в режиме отладки.

- сенсорный экран с защитной крышкой, позволяющей легко управлять

- ПЛК.

Перейти на модель E:

- FDA CFR211 электронная подпись, электронная запись

- Высококачественный HD может записывать сообщения, соответствовать CGMP и FDA

- Подготовьтесь с OPC сервером, OPC клиентом

Новая центральная башня
Двухлопастное уплотнительное кольцо для однодвигательных валов, обеспечивает гораздо более высокую эффективность уплотнения, чем когда-либо прежде.

Двухсторонняя внутренняя кама с канавкой (китайский патент)
Заполнительные детали используют двойную боковую канаву внутренней камы, чтобы обеспечить равную силу для механизма работы заполнения, улучшить давление наполнения и точность дозы и увеличить срок службы машины.

Часть для заправки и заполнения порошком
Хомогенизатор порошка (китайский патент) внутри порошковой камеры, обеспечивает равномерное распределение порошка наполнения, даже при плохом потоке порошка.



Новое устройство для разряда капсул
Принимает механическую структуру, управляемую основным двигателем, избегать загрязнения порошком вдыхающей капсулы.

Станция очистки сегментов
Станцию очищают воздушным взрывом перед следующим поворотом.

Коробка операций
Модель С с сенсорным экраном
