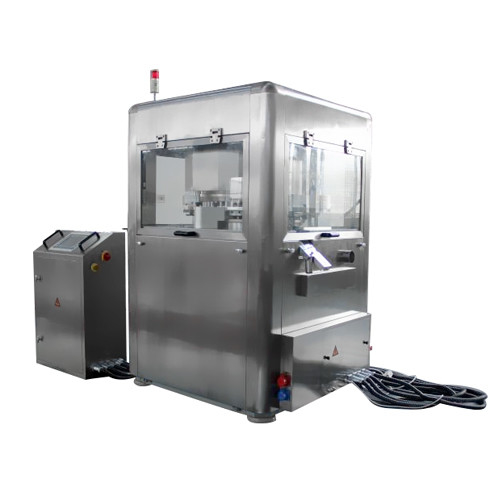

Фармацевтическое оборудование для прессы таблеток Управляемая ПЛК высокоскоростная таблеточная пресса
ПроизводительностьМашины для прессования таблеток
Прессовая камера бытовой токовой машины для этого использования в настоящее время обычно выглядела открытой,его необходимо смазывать при высокой скорости, чтобы избежать механического зажимания и загрязнения порошка.
Мы творчески разработали новую модель из нержавеющей стали, покрытую и полностью закрытой структурой, чтобы избежать загрязнения вращающегося стола и отделить прессовую камеру и смазочную камеру,Он полностью соответствует требованиям стандарта GMP..
Параметры продукта таблетки пресс-машина
| Модель |
SED370-26GY-P |
SED370-32GY-P |
SED-370-40GY-P |
| Количество станций |
26 |
32 |
40 |
| Тип |
D |
В. |
ББ |
| Минимальная производительность (таблетки/ч) |
25,000 (i=60/26)а)
60,000 (i=60/40))
|
60,000 |
60,000 |
| Максимальная производительность (таблетки/ч)b |
60,000 (i=60/26)а)
171,000 ((i=60/40))
|
211,000 |
264,000 |
| Максимальный диаметр таблетки. |
Круглый |
25 |
16 |
13 |
| |
Формированные |
25 |
19 |
16 |
| Максимальная глубина наполнения (мм) |
20 |
16 |
16 |
| Максимальная толщина таблетки (мм) |
8 |
8 |
8 |
| Максимальная сила сжатия (kN) |
100 |
80 |
80 |
| Максимальная сила предкомплекса (kN) |
14 |
| Максимальная мощность (kW) |
10 |
| Давление источника воздуха (MPa) |
0.6 |
|
| Силовое питание |
380В 50Гц 3P |
| Общий размер (мм) |
1,080х1,440х1,950 |
| Масса (кг) |
1,780 |
| Шум выгрузки (dB (A)) |
≤ 82 |
| Стандартный |
GB/T 30748-2014 |
|
Примечание: а) для SED370-26GY-P соотношение уменьшения шкивы составляет i=60/26 при поставке в дефолте шкива соотношением уменьшения i=60/40 будет помещено в коробку запасных частей.
b) Максимальная производительность относится к количеству прессованных малых таблеток из идеальной гранулированной формы.текучесть порошкаОбычно это будет 70% для круглых таблеток, 50% для больших или фигурных таблеток, которые только для справки, если очень строгие, пожалуйста, проверьте перед заказом.
|
Основная функция
1Управление ПЛК, автоматическая система контроля веса таблеток, автоматическое устройство отторжения партии. функция автоматического отбора образцов партии.
| Средний вес таблетки |
Средний контроль веса таблетки |
Толерантность к весу одной таблетки |
Примечание |
| < 0,15 г |
± 2% |
± 6% |
Лучше для круглого диаметра ≥φ5 мм |
| ≥ 0,15 ~ < 0,3 г |
± 1% |
± 5% |
|
| ≥ 0, 3 г |
± 1% |
± 3% |
|
Средняя точность контроля таблеток и допустимость веса одной таблетки должны соответствовать приведенной выше таблице.мелкий порошок будет больше для маленьких или тонких таблеток.
2Цветный сенсорный экран 9 ′′, с отображением среднего давления, давления одного удара, сигнализации при неисправности, автоматического остановки и меню помощи,Включение/выключение таблеток и пульс пылесоса можно управлять с помощью сенсорного экрана (выключение/выключение таблеток и пылесоса являются необязательными).
3Для регулирования основного сжатия (толщины таблеток), предварительного сжатия, глубины заполнения и положения формовки используются четыре рукава.
4Гидравлическая поддержка регулируемая для основного сжатия и предварительного сжатия, автоматическое поддержание давления и защита от перегрузки.
5Автоматическая система смазки. Скорость и интервал смазки могут регулироваться. Под сигнализацией смазки, сигнализацией об отказе давления смазки и защитой от автостопа.Система смазки масла с ручным управлением.
6С накопленным рабочим временем, накопленной общей производительностью, накопленной хорошей производительностью планшета и предварительно настроенной функцией отключения выхода.
7Главный двигатель и питательный двигатель регулируются инвертором, обороты могут регулироваться непрерывно с верхним и нижним пределом.
8С сигнализацией о перенаполнении, недостаточном наполнении и однократным значением давления, превышающего предел.
9С сигнализацией для перегрузки основного давления, перегрузки предварительного давления, автоматической защиты для системы электрического управления, перегрузки основного двигателя, перегрузки питающего двигателя, верхнего и нижнего ударных перенапряжения,сигнализация для открытия окон/двер и левой/правой боковой двери при движенииАварийная остановка, заполнение уменьшающий старт.
10С функцией монитора и дисплея преддавления.
11С сигнализацией о низком уровне порошка (сигнализация, но не остановка)
12Он имеет функцию управления безопасным доступом в соответствии с FDA 21 CFR Часть 11.и различные права соответствуют различным уровням работы.
13Он имеет функцию записи данных в соответствии с FDA 21 CFR Часть 11. Он может сохранять, вызвать и записывать формулу производственных параметров, а также записывать производственные данные и информацию об тревоге.Записанные данные сохраняются на SD-карте в формате RDB или CSV.
14Он имеет функцию записи следа аудита в соответствии с FDA 21 CFR Part 11. Он может автоматически записывать вход / выход пользователя, работу главной кнопки и изменение параметров системы.Зарегистрированные данные включают временную марку, имя пользователя и описание события, которые сохраняются на SD-карте в формате RDB или CSV. Аудит запись следа, и вы также можете выбрать для виртуальной печати документов в формате PDF на сенсорном экране.
15Он имеет функцию резервного копирования / восстановления программ.

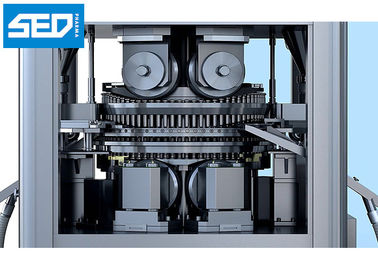

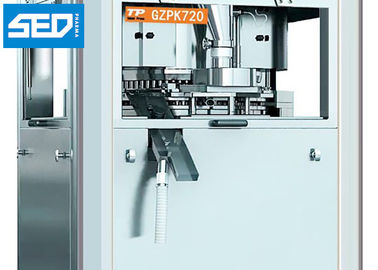

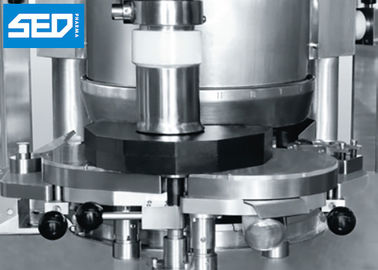

Продуктовое шоу таблетки прессы
Применение таблетки пресс машины
Эта машина представляет собой однокомпрессионный/двойной компрессионный непрерывный автоматический пресс для таблеток, который используется для сжатия гранулированного сырья в таблетки.но и в химическом, пищевой промышленности, электроники, пластмассы, металлургии и других отраслях.
Основные особенности
1Однослойная система подачи силы, отдельная крышка SS, лабиринтное уплотнение между нижней башней и доской, амортизация для нижней штанги, двойная подъемная медная камерная рельса;
2В помещении для таблеток используется структура трёхполярной опорной рамы с открытой защитой окна и запечатанным шарниром.верхняя крышка из нержавеющей стали и окно для просмотра верхнего ролика с предварительным давлением на верхней крышкеВвод и выход воздуха системы охлаждения с защитой фильтра.
3Внешний диаметр соединения для системы сбора пыли Φ 75 мм.
4Все части, контактирующие с гранулами и таблетками, такие как система наполнения, средняя башня и устройство выброса таблеток и т. д., изготовлены из нержавеющей стали или безвредного материала макромолекулы.
Список контактных частей продукции
| Название |
Материал |
Примечания |
| Подниматель, пластина клапана, ося поддержки |
316L |
022Cr17Ni12Mo2 |
| Провод для подключения питания, крышка, весло, стриппер, |
316L |
022Cr17Ni12Mo2 |
| Выходной баффл, канал выходной коробки, насос порошка |
316L |
022Cr17Ni12Mo2 |
| Шасси питающего устройства |
2Cr13 |
|
| Средняя башня |
2Cr13 |
|
| Верхний/нижний удар |
6CrW2Si |
электропластировка твердого хрома |
| Умереть. |
GCr15 или CrWMn |
электропластировка твердого хрома |
| Части для сварки на выходной коробке, части для сварки на баффле |
316L |
022Cr17Ni12Mo2 |
| Часть для сварки изготовительной коробки |
316L |
|
| Скрепер для сбора порошка |
QSn6.5-0.1 |
|
| Затворы питающих устройств |
ZQSn10-1 |
|
| Окно с подъемником, окно питания, крышка выходной коробки |
Органическое стекло |
|
| Прессовая плита, выходной корпус и опорный блок |
ПТФЕ |
|
| Часть вставки хоппера, рукав вала питания |
Кремниевая резина |
|
| Кормовая оболочка |
6061 |
|
| Пролетная стальная трубка выходной коробки |
ПВХ |
|
5Обработка поверхности волос.
